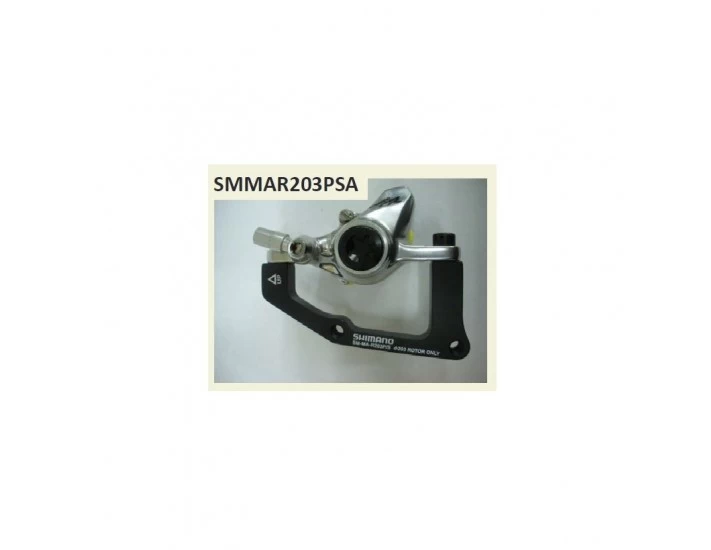

Shimano Adaptador Trasera IS M765/525 203mm

ADAPT.PINZA TRASERA STD.M765/525 203MM

Adaptador de Pinza de Disco SHIMANO

* Montaje Standarda
* Para Discos de 203 mm
* Rendimiento SELECT
* TraseraMontaje del puente de freno de montaje plano en el cuadro de la bicicleta.

· Si se usa el disco de freno de 140 mm para el freno de disco trasero – Tornillo de fijación de montaje plano
· Si se usa el disco de freno de 160 mm para el freno de disco trasero – Arandela

Tornillo de fijación para montaje plano
Grosor del cuadro / Longitud del tornillo / Código n°

10 mm / 23 mm / 8N208000* 2
15 mm / 28 mm / 8N208050* 2
20 mm / 33 mm / 8N208010* 2
25 mm / 38 mm / 8N208020* 1
30 mm / 43 mm / 8N208030* 2
35 mm / 48 mm / 8N208040* 2

Con los conversores se incluyen tornillos para cuadros de 25 mm de grosor. Los tornillos de otras longitudes se venden por separado.
* 1 Incluido en la pinza de freno con soporte plano
* 2 No incluido en la pinza de freno

Cómo identificar la longitud óptima de los tornillos con el selector de longitud de tornillos.

Introduzca el tornillo de fijación del adaptador en la zona de montaje del cuadro y asegúrese de que la longitud de la parte saliente sea de 13 mm.

Nota:

Si utiliza un selector de longitud de tornillos, asegúrese de que la punta del tornillo se encuentra dentro del intervalo A.
Cuando compruebe la longitud del tornillo, no utilice una arandela.
Se utilizan los mismos tornillos tanto para fijar el puente directamente al cuadro como cuando se emplea el adaptador de montaje de 140 a 160.

Montaje del puente de freno de montaje tipo poste con conversor de montaje plano en el cuadro de la bicicleta

Tornillo de fijación del conversor

– Longitud de los tornillos de fijación del conversor (mm)
Grosor del cuadro / Longitud del tornillo / Código n°

10 mm / 16,8 mm / 81743100* 2
15 mm / 21,8 mm / 81743150* 2
20 mm / 26,8 mm / 81743200* 2
25 mm / 31,8 mm / 81743250* 1
30 mm / 36,8 mm / 81743300* 2
35 mm / 41,8 mm / 81743350* 2

Con los conversores se incluyen tornillos para cuadros de 25 mm de grosor. Los tornillos de otras longitudes se venden por separado.
* 1 Incluido en el convertidor para soportes SM-MA-R140P/D (ISMMAR140PDH), SM-MA-R160P/D (ISMMAR160PDH)
* 2 No incluido en el convertidor para soportes

– Cómo identificar la longitud óptima de los tornillos con el selector de longitud de tornillos.

Introduzca el tornillo de fijación del adaptador en la zona de montaje del cuadro y asegúrese de que la longitud de la parte saliente sea de 6,8 mm.

Nota:

Si utiliza un selector de longitud de tornillos, asegúrese de que la punta del tornillo se encuentra dentro del intervalo A.
Cuando compruebe la longitud del tornillo, no utilice una arandela.

– Consejos de Servicio
Grosor de montaje trasero
Los cuadros en los que se emplea el sistema de montaje plano disponen de vainas de distintos grosores que determina el fabricante. Pueden ser de 10, 15, 20, 25, 30 y 35 mm. Se deben utilizar los tornillos de la longitud apropiada para el grosor del cuadro correspondiente.

Código EAN13: 4524667108818

Referencia Fabricante: SMMAR203PSA
